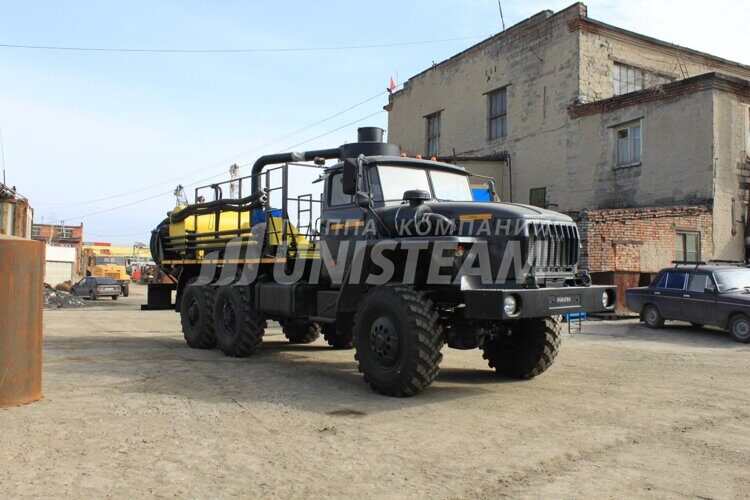

АДПМ серии Unisteam-AI6 на шасси УРАЛ 4320
Технические характеристики / комплектация АДПМ серии Unisteam-AI6 на шасси УРАЛ 4320
| Максимальное давление, мПа | 16 |
| Нагреваемая среда | нефть сырая |
| Давление топлива, Мпа, не более | 1 |
| Производительность, м?/ч | 8 |
| Температура нагрева нефти, ?С, безводной | 150 +- 10 |
| Насос топливный | Насос шестеренный НШ-10Д-3 |
| Температура нагрева нефти, ?С, обводненной до 30% | 122 +- 5 |
| Давление рабочее, МПа (кгс/см?) | 16 (160) |
| Теплопроизводительность, кДж/ч, расчетная | 3,22 х 106 |
| Топливо, используемое при работе | дизельное автотракторное ГОСТ 305-2013 |
| Вместимость топливного бака агрегата, м?, не менее | 1 |
| Расход топлива на нагрев нефти, кг/ч | 115 |
| Удельный расход топлива на нагрев нефти, кг/кДж, расчетный | 0,035 х 10-3 |
| Время достижения max температуры нагрева нефти мин., не более | 15 |
| Привод всех механизмов агрегата | от тягового двигателя автомобиля через ДОМ |
| Снаряженная масса, кг | 12910 |
| Полная масса, кг | 13060 |
| Насос | KOPPER PUMPS PL-160 |
Вентилятор ВД-4-37-2011
| Частота вращения рабочего колеса, об/мин | 2905 |
| Производительность, тыс. м3/ч | 2,35 ... 4,4 |
| Полное давление, Па | 4400 ? 4700 |
| Мощность, кВт | 3 |
Дополнительное оборудование в комплектации
| ЗИП шасси, шт | 1 |
| ЗИП комплектующих изделий, шт | 1 |
Средства безопасности
| Огнетушитель | 1 |
| Искрагаситель | 1 |
| Боковое защитное устройство | дополнительная опция |
| Заднее защитное устройство | 1 |
| Медицинская аптечка | 1 |
| Упор противооткатный с кронштейнами | 2 |
| Плакат "Осторожно! Тепловая обработка" | дополнительная опция |
| Знак аварийной остановки | 1 |
| Катушка заземления | 1 |
Характеристики шасси
| Базовое шасси | УРАЛ |
| Марка шасси | 4320 |
| Тип кабины | Капотная, над двигателем, без спального места |
| Колесная формула | 6х6 |
| Размер шин | 425/85 R21 |
| ДЗК | сзади |
| Топливо для работы шасси | ДТ |
| Модель двигателя | ЯМЗ-53623-10 |
| Тип двигателя | Дизельный рядный шестицилиндровый с турбонаддувом, ОНВ, электронным управлением |
| Мощность двигателя, л.с. / кВт | 275 |
| Модель КПП | ЯМЗ-1105, механическая, 5-ступенчатая |
| Экологический класс | ЕВРО-5 |
| Габаритные размеры шасси | 9000х2259х2952 |
Габаритные размеры
| Длина, мм | 7880 |
| Ширина, мм | 2550 |
| Высота, мм | 3700 |
Нагреватель
| Котел | Вертикальный, цилиндрический, прямоточный с нижним расположением горелочного устройства |
| Устройство горелочное | жидкотопливное горелочное устройство |
| Габаритные размеры, мм | 1 330 х 1 180 х 2 300 |
| Масса, кг | 1300 |
| Объём змеевиков, м? | 0,275 |
| Материал змеевиков | труба бесшовная холоднодеформированная 42х4 мм, сталь 20 |
| Температура нагрева, °С | 150 |
| Давление, Мпа | 16 |
Труба магистральная
| Типоразмер магистральной трубы | 42х4 мм, сталь 20 |
| Длина, м. | 4 |
| БРС магистральной трубы | Tr 55 х 8 |
| Количество магистральных труб, шт. | 6 |
Колено
| Типоразмер колена | 42х4 мм, сталь 20 |
| БРС колена | Tr 55 х 8 |
| Количество колен, шт. | 4 |
Z-образный соединитель
| Типоразмер соединителя | 42х4 мм, сталь 20 |
| БРС соединителя | Tr 55 х 8 |
| Количество колен, шт. | 4 |
Рукав напорно-всасывающий Б-2-75-10-У ГОСТ 5398-76
| Внутренний диаметр, мм | 75 |
| Длина рукава, м. | 6 |
Насос трехплунжерный кривошипный 1.3ПТ-50Д2-М1
| Давление на выходе из насоса, Мпа | 16 |
| Максимальный расход, м?/ч | 8 |
| Потребляемая мощность, кВт | 37 |
| Частота вращения коленчатого вала, об/мин | 900 |
